Arq. Jose de jesus Ramirez Sanroman
Alumno: Manolo Morales R.
Actividad: cimbra de madera para columna de concreto armado
Fecha: 18/05/15
Realizar un reporte infografico donde se muestre el desarrollo de una cimbra de madera para columna de concreto.
Objetivo: Conocer las partes de la cimbra asi como el funcionamiento de cada una de sus partes.
La cimbra es una armadura que sirve como molde para construir cualquier tipo de estructura.
A continuar se muestra el desarrollo de mi cimbra.
Escala: 1 : 5
Medidas: .50 x .35 x 2.40 m.
Duela: Placa de madera que sirve para realizar la armadura de la columna.
Yugos: Sirve para abarzar a la cimbra y asi darle mas resistencia a la cimbra.
Pie derecho: Sirven para que la columna en lo que se cuela no se vaya de lado.
Plomo: Para saber si va recta o esta hacia un lado.
Estacas: para sostener a los pies derechos.

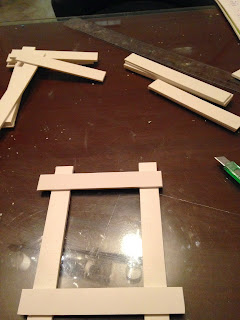

YUGOS
YUGOS
YUGOS

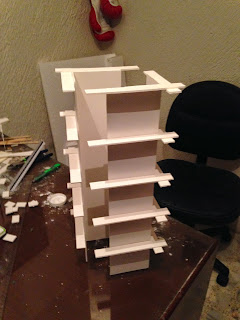

DUELAS EN L CON YUGOS
DUELA CON YUGOS Y PIES DERECHOS
En conclusion el realizar esta actividad amplio mis conocimientos acerca de la cimbra y por que cada una de sus partes es importantes, pues cada una de sus partes estan hechas para realizar una columna fuerte, resistente y bien hecha.
